The laser does not turn off in M3 mode for G0 moves #585

I think this was fixed. It should show up in the next release.

See #486

salve e grazie per la risposta. purtroppo non posso attendere le nuova versione in quanto, per problemi di scansione e quindi usare “stepping: engine: I2S_STATIC al posto di STREAM, sono bloccato alla 3.4.4. posso modificare qualcosa nella speed_map? la mia è questa: speed_map: 0=0.000% 0=10.000% 1000=100.000% perchè ho bisogno di aumentare i mV di uscita per accendere il laser a 1%.

Can you use m4 mode?

si, posso usare la modalità M4. è corretta la mia speed_map? speed_map: 0= 0.000% 0=10.000% 1000=100.000% o dovrei mettere speed_map: 0=10.000% 1000=100.000%?

Changing the speed map will not fix the G0 problem

Ok. quindi è proprio un bug che avete corretto con l’ultimo aggiornamento? oltre ad usare M4 posso fare altro restando su 3.4.4?

Try your speed map with m4

ok.

ma se metto l’ultima versione e uso I2S_STATIC ho sempre problemi di scansione?

We are trying to fix the problems with the 3.5 series but instead of working on them, we are overwhelmed with people asking for new features.

quindi per ora utilizzo la M4 con la 3.4.4 e tengo d’occhio gli aggiornamenti. Grazie

Salve, la versione 3.6.0 risolve i problemi della modalità M3 che non spegne il laser per i movimenti G0? inoltre per la sincronizzazione degli stepper al pwm #537 siamo sempre limitati ad avere IS2_STATIC o è stato risolto? grazie

Regarding M3, why don’t you try it and see?

Regarding I2S_STATIC, that may never be solved. I2S_STREAM inherently adds a delay between power adjustment and stepping. Compensating for that delay would be difficult, and since there is a workaround, we have little incentive to make the complex changes that would be necessary.

ok, stasera provo la 3.6.0 e vi faccio sapere per il problema M3. lascio sempre I2S_STATIC. il mio file yaml con la nuova gestione dei finecorsa ha bisogno di modifiche o è sempre lo stesso?

https://www.youtube.com/watch?v=NcOWp8gJRXo&ab_channel=Skorpi

install-wifi.bat

Please try stuff instead of asking a lot of simple questions.

Mi scuso per le troppe domande, è perchè la pagina wiki non è tanto chiara, parla di nuova installazione ma non parla di un aggiornamento di versione…forse causa della traduzione di google…

Salve, ho aggiornato il programma dalla 3.4.4 alla 3.6.0 mediante install-wifi.bat e ho risolto il problema M3, il laser quando esegue i movimenti G0 si spegne come atteso. continuo ad usate I2S_STATIC e la scansione è perfetta. Grazie ancora per l’aiuto

alla fine sono ritornato alla 3.4.4 in quanto ho problemi con i finecorsa, in particolare Z (con 3.4.4 tutto ok). Il finecorsa Z è un sensore induttivo pnp e ho collegato tramite pc417 e pulldown al pin. Ripeto…con la 3.4.4 questa configurazione funziona perfettamente mentre con la 3.6.0 su 10 volte 7 non riconosce l’ostacolo, anche se il comando ? riconosce il finecorsa impegnato e libero.

Please show us a schematic of how the sensor and pc417 is connected.

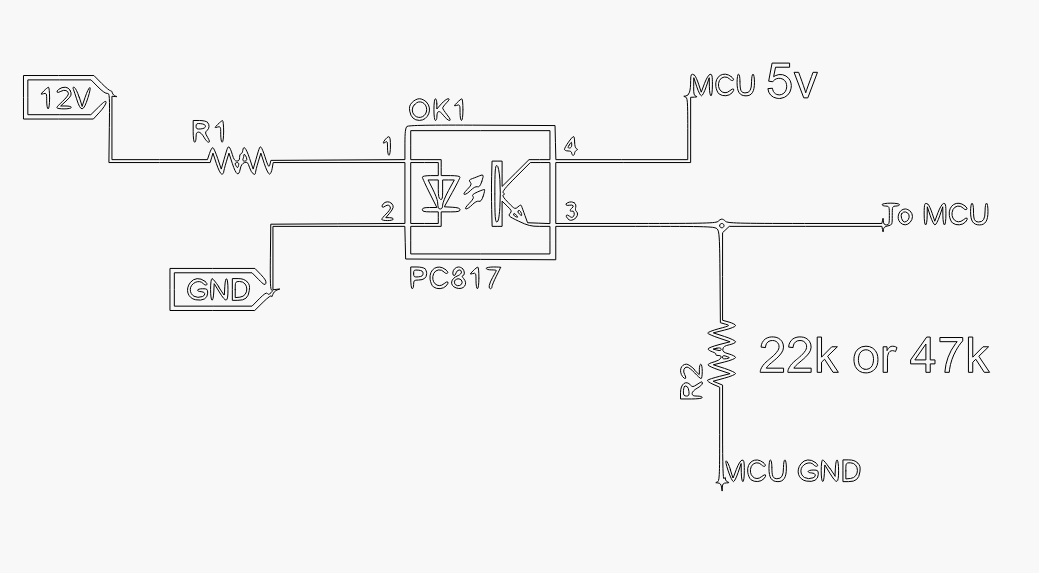

Scusate per la bassa qualità ma non ho programmi di elettronica installati, ho tracciato con lightburn e modificato con i valori. tale configurazione funziona bene con la 3.4.4 ma non con la 3.6.0. se impegno manualmente il finecorsa z ottengo 12v che porto al pin 1 del pc417 tramite resistenza e, quando impegnato, ho il led acceso nel pcb del pc417. dall’altro lato prendo il 5v dal finecorsa (5v) e lo porto all’ingresso 4 del pc417. esce dal pin3 e va al pin gpio34. sempre dal pin3, mediante 22k o 47k (non ricordo esattamente) vado a gnd.

You have the Z limit set for active low:

    motor0:
      limit_neg_pin: gpio.34:low

but that is an active-high circuit

z:
steps_per_mm: 640.000
max_rate_mm_per_min: 200.000
acceleration_mm_per_sec2: 50.000
max_travel_mm: 170.000
soft_limits: true
homing:
cycle: 0
positive_direction: true
mpos_mm: 0.000
feed_mm_per_min: 200.000
seek_mm_per_min: 200.000
settle_ms: 250.000
seek_scaler: 1.100
feed_scaler: 1.100

motor0:
  limit_neg_pin: gpio.34
  limit_pos_pin: NO_PIN
  limit_all_pin: NO_PIN
  hard_limits: false
  pulloff_mm:1.000
  stepstick:
    step_pin: I2SO.3
    direction_pin: I2SO.4:low

questa è la mia attuale configurazione…ora provvedo ad aggiornare in alto

Try the test release https://github.com/bdring/FluidNC/releases/tag/TestPullups

I found an obscure bug that only affects limit pins in active high mode with high-value pulldown resistors.

la versione suggerita funziona perfettamente per la mia configurazione del finecorsa Z. Mi chiedo se X e Y (finecorsa) hanno subito, con questa versione, delle modifiche al pullup interno. Funzionano come prima ma sono uguali a prima?

All the switches are the same.

Can we close this ticket?

Si certo, seguirà una versione stabile? con questa non funziona la radio wifi

Of course a stable version will follow – but I cannot do release engineering and answer a neverending stream of questions at the same time.
